MV5 M50/25

Código de matriz de datosElectropneumáticoMarcado por micropercusiónMano

Móvil, fuerte
y rápido en uno

Marcas potentes y rápidas gracias al accionamiento neumático de la aguja y aún móvil para su uso directamente en la pieza de trabajo.

Detalles de producto

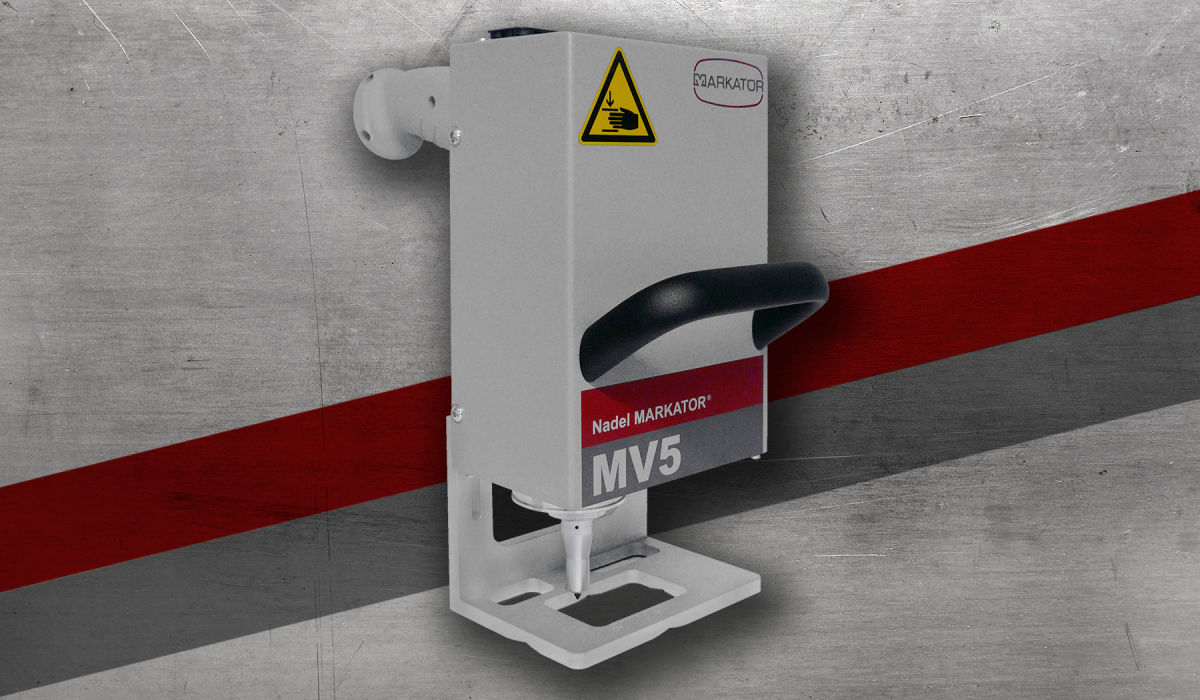

Debido a su movilidad, el dispositivo de marcado manual de accionamiento neumático MV5 M50 / 25 es perfectamente adecuado para el marcado flexible de piezas de trabajo pesadas, inmóviles y voluminosas directamente en el sitio. El cabezal de marcado se guía sólidamente en cualquier posición y, en combinación con los motores paso a paso de alto rendimiento, se pueden utilizar en cualquier posición. El marcado se realiza mediante un pasador de marcado de carburo macizo.

MÓVIL

  • Alta funcionalidad mediante combinación con varios sistemas de control
  • Sistema de marcado manual que ahorra espacio y es muy práctico
  • Construcción compacta y diseño ergonómico
  • Alta funcionalidad a través del sistema de diseño modular MARKATOR

RÁPIDO

  • Gran rigidez gracias a las guías lineales de alta calidad (doble guía)
  • Pin de marcado de oscilación rápida para marcas de línea precisas
  • Alta repetibilidad
  • Tiempos de marcado más cortos gracias a las últimas tecnologías de control

FUERTE

  • Resultados de marcado extremadamente precisos y sin distorsiones
  • Transmisión de potencia óptima en la pieza a marcar
  • Alta resistencia al marcado gracias al accionamiento neumático de la herramienta
  • Kit de válvula opcional disponible para máxima profundidad de marcado



Área de marcado (x / y): 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm

Peso: desde 3,2kg

Alturas de caracteres disponibles: Desde 1,0 mm, ajustable continuamente en pasos de 1/10

Caracteres disponibles: Letras mayúsculas y minúsculas de la A a la Z, cifras del 0 al 9, varios signos de puntuación

Fuentes: Estándar, similar a DIN 1451 en línea continua o en caracteres de un solo punto, tamaño 5 x 7 y 9 x 13

Resolución de los motores paso a paso: 0,05 mm para una calidad de marcado muy alta

Unidades de control central

Aquí encontrará las unidades de control central adecuadas para este cabezal de marcado.

MV5 ZE 301 XL MV5 ZE 401 XL
Versión de 19 pulgadas:
Ranuras para tarjetas enchufables: 2 4
Operación / Entrada de datos: Teclado USB Teclado de aluminio
Interfaces: 3x USB-A, 1x USB-B, RJ45 2x USB-A, 1x USB-B, RJ45
IP54: no
Fuente de alimentación externa para tarjetas de comunicación (opcional): no PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP / IP (opcional):
Módulo de función PLC preconfigurado, p. Ej. TIA (opcional): no
Módulo de relé de seguridad (opcional):

MV5 ZE 301 XL

Versión de 19 pulgadas:
ja

Ranuras para tarjetas enchufables:
2

Operación / Entrada de datos:
Teclado USB

Interfaces:
3x USB-A, 1x USB-B, RJ45

IP54:
nein

Fuente de alimentación externa para tarjetas de comunicación (opcional):
no

Ethernet TCP / IP (opcional):
ja

Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
nein

Módulo de relé de seguridad (opcional):
ja

MV5 ZE 401 XL

Versión de 19 pulgadas:
ja

Ranuras para tarjetas enchufables:
4

Operación / Entrada de datos:
Teclado de aluminio

Interfaces:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Fuente de alimentación externa para tarjetas de comunicación (opcional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP / IP (opcional):
ja

Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
ja

Módulo de relé de seguridad (opcional):
ja
