MV5 U50/25

Código de matriz de datosElectropneumáticoMarcado por micropercusiónIntegración

Se adapta a todas las tareas de integración

La aplicación ideal con poco espacio

Detalles de producto

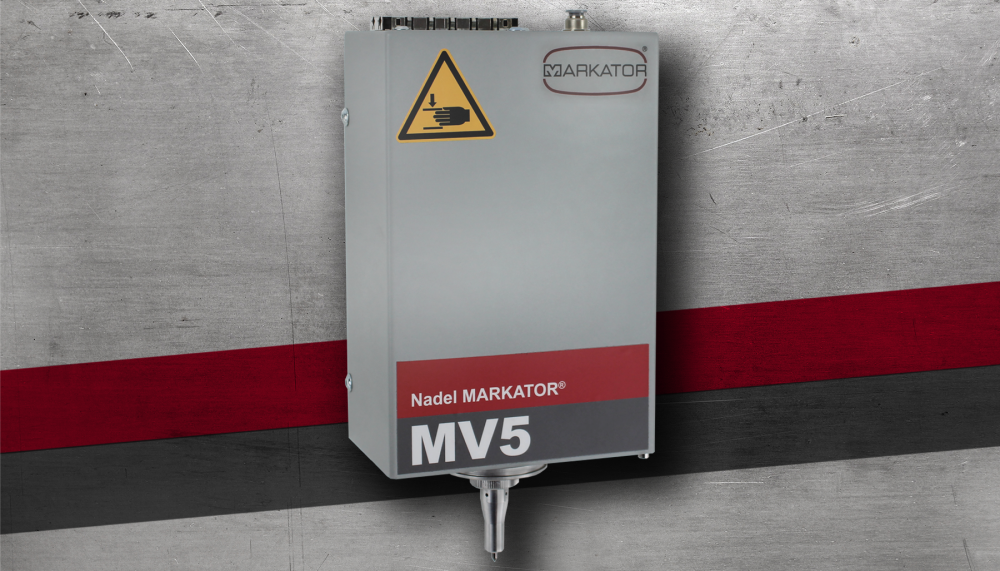

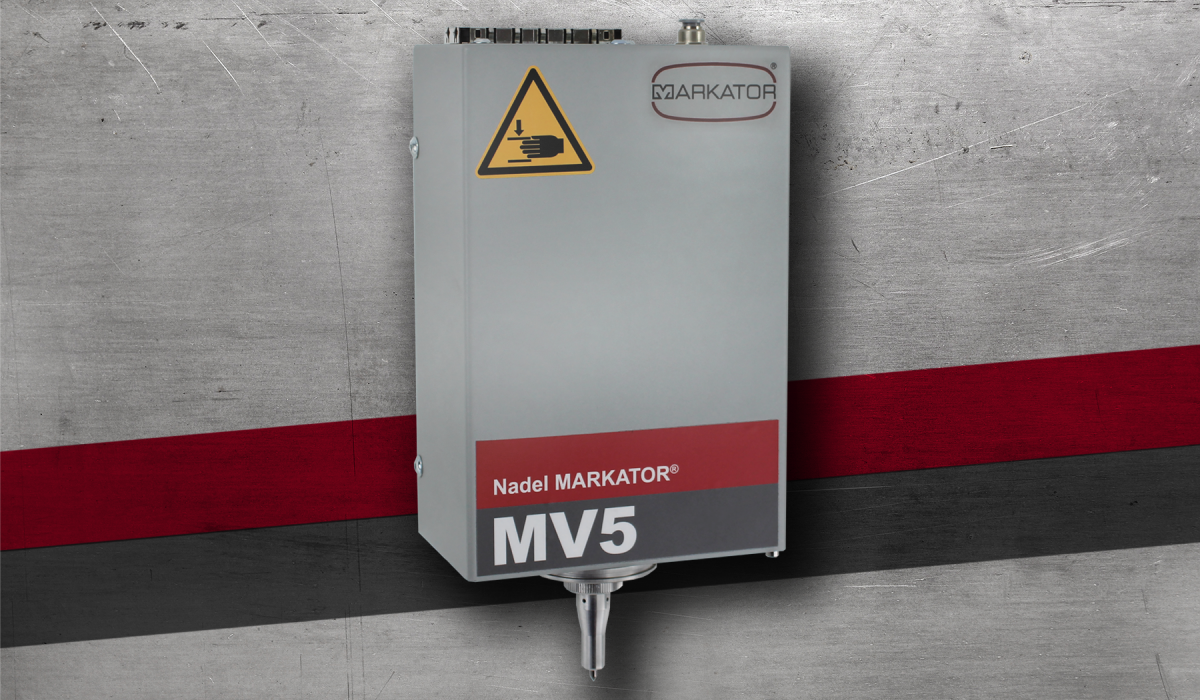

La máquina de marcado por micropercusión compacta MV5 U50 / 25 se utiliza para el marcado permanente de todo tipo de piezas de trabajo. El cabezal de marcado está guiado de forma estable y se puede utilizar en combinación con motores paso a paso de alto rendimiento en cualquier posición. La unidad de integración convence con tiempos de marcado más cortos. El marcado se realiza mediante un pasador de marcado de carburo sólido de oscilación rápida. Está disponible en diferentes tamaños para que el marcado se pueda personalizar para diferentes materiales.

SISTEMA DE DISEÑO MODULAR

  • Integración simple y que ahorra espacio en las instalaciones de producción, ensamblaje y prueba debido a un diseño extremadamente compacto
  • Opciones de personalización óptimas
  • Alta funcionalidad al combinarse con varios sistemas de control

DE CONFIANZA

  • Calidad de marcado especialmente alta
  • Alta precisión de repetición
  • Resultado de marcado extremadamente preciso y sin distorsiones debido a la transmisión de fuerza óptima al componente a marcar
  • Mecánica estable a través de guías lineales de guiado doble de alta calidad en dirección X e Y

ALTO RENDIMIENTO

  • Alta resistencia al marcado gracias al accionamiento neumático de la herramienta
  • Pin de marcado de oscilación rápida para marcas de línea precisas y tiempos de marcado rápidos
  • El lápiz para sujetar el pin de la aguja de marcado no requiere mantenimiento



Área de marcado (x / y): 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm

Peso: desde ca. 2,5kg

Alturas de personajes disponibles: desde 1,0 mm, ajustable continuamente en pasos de 1/10

Caracteres disponibles: letras mayúsculas y minúsculas de la A a la Z, cifras del 0 al 9, varios signos de puntuación

Fuentes: Estándar, similar a DIN 1451 en línea continua o en caracteres de un solo punto, tamaño 5 x 7 y 9 x 13

Resolución de los motores paso a paso: 0,0125 mm para una máxima calidad de marcado

Funda protectora: Kevlar, caucho, cuero

Posición de montaje: Cualquiera, de 0 ° a 360 °

Unidades de control central

Aquí encontrará las unidades de control central adecuadas para este cabezal de marcado.

MV5 ZE 101 XL MV5 ZE 401 XL
Versión de 19 pulgadas: no
Ranuras para tarjetas enchufables: 2 4
Operación / Entrada de datos: Pantalla táctil Teclado de aluminio
Interfaces: 2x USB-A, 1x USB-B, RJ45 2x USB-A, 1x USB-B, RJ45
IP54:
Fuente de alimentación externa para tarjetas de comunicación (opcional): PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell) PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP / IP (opcional):
Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
Módulo de relé de seguridad (opcional):

MV5 ZE 101 XL

Versión de 19 pulgadas:
nein

Ranuras para tarjetas enchufables:
2

Operación / Entrada de datos:
Pantalla táctil

Interfaces:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Fuente de alimentación externa para tarjetas de comunicación (opcional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP / IP (opcional):
ja

Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
ja

Módulo de relé de seguridad (opcional):
ja

MV5 ZE 401 XL

Versión de 19 pulgadas:
ja

Ranuras para tarjetas enchufables:
4

Operación / Entrada de datos:
Teclado de aluminio

Interfaces:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Fuente de alimentación externa para tarjetas de comunicación (opcional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP / IP (opcional):
ja

Módulo de función PLC preconfigurado, p. Ej. TIA (opcional):
ja

Módulo de relé de seguridad (opcional):
ja
